Шланги Рукава газові та кисневи

Рукава (шланги) для газового зварювання з армованим нитяним каркасом ГОСТ 9356-75 застосовуються для подачі під тиском горючих газів, таких як; пропан, бутан, ацетилен, міський природний газ метан. Рукави для не агресивних газів таких як: Кисень, вуглекислота (окис вуглецю, со2), аргон, азот і інших газових сумішей.

Рукава (шланги) для газового зварювання і різання маталлов працездатні при температурі навколишнього середовища від мінус 35 до плюс 70 і в районах з холодним кліматом при температурі від мінус 55 до плюс 70. Варто розуміти, що температура робочого середовища для газових рукавів а також їх працездатність в прямому сенсі залежить від характеристик використовуваного газу.

Рукава для горючих та агресивних газів позначені червоним кольором (смужка або весь забарвлення).





1. КЛАСИ, ОСНОВНІ ХАРАКТЕРИСТИКИ



1.1. Пряма залежність призначення регламентується за класами. Гумові рукави для газового зварювання та різання металів різновид на наступних класів:

Рукав I - для подачі пропану і бутану, ацетилену, міського природного газу МЕТАН, (інших агресивних газів) під тиском Р 6,3 кгс/см² (0,63 МПа);

Рукав III - для подачі кисню (інших не агресивних газів) під тиском Р 20 кгс/см² (2 МПа), 40 кгс/см² (4 МПа).

Виготовляються розміри:

Клас	Внутрішній діаметр, мм	Тиск, МПа	Зовнішній діаметр, мм	Робоче середовище	Колір зовнішнього шару
I	6,3	0,63	13,0	ацетилен, міський газ, пропан і бутан	чорний, червоний
	8	0,63	16,0
	9	0,63	18,0
	10	0,63	19,0
	12	0,63	22,0
III	6,3	2,0	13,0	кисень	чорний, блакитний
	8	2,0	16,0
	9	2,0	18,0
	10	2,0	19,0
	12	2,0	22,0
	16	2,0	27,0

Існує кілька умовних позначень для рукавів класу III, мають внутрішній діаметр 9 мм і робочий тиск 2,0 Мпа:

·        Для регіонів з помірним кліматом – Рукав III-9-2,0 ГОСТ 9356-75

·        Для регіонів з тропічним кліматом (Т) – Рукав III-9-2,0 - Т ГОСТ 9356-75

·        Для регіонів з холодним кліматом (ХЛ) – Рукав III-9-2,0 ХЛ ГОСТ 9356-75



Основні технічні вимоги

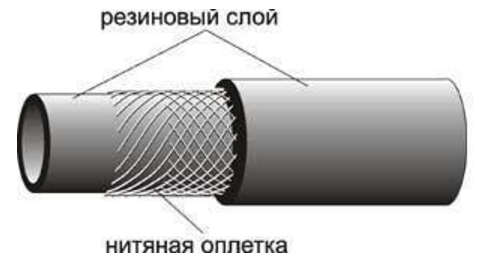

Структура рукава включає в себе гумовий внутрішній шар, нитяною каркас, виконаний з бавовняного волокна або ж на основі хімічних волокон з просочуванням чи без, а також зовнішній гумовий шар.

Колір рукава може варіюватися залежно від призначення:

·        червоний - рукави класу I(ацетилен, пропан, бутан або міської газ)

·        жовтий - рукави класу II (рідке паливо)

·        синій - рукави класу III (кисень)

Крім цього, для рукавів будь-яких класів допускається маркування чорним кольором, якщо мова йде. На зовнішньому шарі можуть бути дві гумових кольорових смуги або групи рифів примикають один до одного канавок. Дане правило поширюється на рукави працездатні в будь-якому кліматі.

Висота рифів або глибина рисок може варіюватися від 0,2 до 0,3 мм, їх ширина становить від 0,4 до 0,5 мм. Між групами потрібно витримати відстань близько 3-4 мм. Для рукавів I класу загальноприйнятим вважається позначення допомогою одиночної групи рифів або рисок, для II класу використовується дві групи, а для III, відповідно, три.

На кисневі рукава класу III з робочим тиском 4 МПа (40 кгс/см²), що мають чорну маркування, кольорові смуги або рифыне наносяться.

Як правильно приймати рукава

Рукава приймаються партіями. Під партією розуміють рукава однакового класу і розміру чисельністю не більше 2000 м, які супроводжуються загальним документом про якість.

В цьому документі мають бути такі відомості:

·        товарний знак або товарний знак з найменуванням підприємства-виробника;

·        інформація про тип рукавів, класі, робочому тиску, внутрішньому діаметрі і загальній довжині;

·        позначення діючого стандарту;

·        номер партії;

·        штамп ВТК;

·        дата виготовлення (місяць і рік).

Як маркувати, пакувати, транспортувати і зберігати рукава газові

Маркування обов'язково для кожного рукава. Вона наноситься по всій довжині або з інтервалами, рівними замовленої довжині. Нанесення може здійснюватися кольоровою фарбою, тисненням та іншими способами. Обов'язково вказується:

а) товарний знак або назва підприємства-виробника;

б) клас рукава;

в)робочий тиск, МПа;

г) внутрішній діаметр, мм;

д) обозначениидействующего стандарту;

е)дати виготовлення: місяць і рік (дві останні цифри).

Якщо виріб має кольоровий зовнішній шар або кольорові смуги, то маркування потрібно наносити білим кольором. Для рукавів з чорним зовнішнім шаром наноситься маркування, що відповідає їх класу.

Якщо поверхню виробу рифлена, допускається нанесення маркування за методом тиснення, включаючи літери «Т» і «ХЛ».

Для зручності зберігання рукавів їх згортають у бухти, діаметр яких повинен становити не менше 300 мм. Фіксація здійснюється за допомогою зв'язування тканинною стрічкою в трьох місцях.

Для здійснення обліку кожна бухта забезпечується ярликом, на якому вказується:

а) товарний знаклибо товарний знак і назву підприємства-виробника;

б) загальна длинаизделия, м;

в) номер партії;

г) підпис пакувальника.

Один з кінців кожного рукава або ярлик повинен містити штамп ВТК. Якщо виріб виготовлено з включенням ниток на основі хімічних волокон без просочення, ставиться також буква «Н».

Транспортування рукавів здійснюється в критих транспортних засобах будь-якого типасогласно правил перевезень вантажів, действующимидля даного виду ТЗ.

Гарантії виробника

Виробник надає гарантію на відповідність рукавів вимогам чинного стандарту за умови, що споживач не дотримувався правил експлуатації, зберігання і транспортування.

Для газових рукавів гарантійний термін зберігання діє протягом двох років два роки з моменту виготовлення.

Гарантійний термін експлуатації виробів даного типу в межах строку зберігання становить один рік.
